高压电缆交叉互联及接地在线监测系统

       66 kV及以上电压等级的XLPE高压输电电缆采用的是单芯结构，线芯中只有单相交流电流流过且电流较大，在其周围会产生很大的交变磁场。在交变磁场的作用下，金属护套上就会产生很大的感应电压。感应电压的大小与电缆的长度成正比的关系，感应电压过大就会击穿高压电缆的外绝缘。当输电电缆较长时就需对电缆的金属护套进行交叉互联，以此来降低护套中的感应电压和感应电流。

       电缆正常运行时，金属护层感应电压和接地电流都处在正常范围内。而当电缆绝缘出现故障时，电缆的接地电流会显著增大，金属护层电压会发生相应变化。当电缆绝缘发生低阻故障时，电缆的接地电流会显著增大，金属护层电压也会发生相应的变化；当外护套发生低阻故障时，金属护层电压会减小，但接地电流仍然很大。因此，我们依据《GB 50217-2018 电力工程电缆设计标准》，通过高压电缆交叉互联及绝缘在线监测系统实时检测接地电流和金属护层电压的情况，进行不间断的数据采集与绝缘监测，使我们及时掌握电缆的运行情况，对电缆的运行状况进行预判，防止电缆故障和事故的发生。

技术参数：

• 电流采样   范围：0-1000A    精度：1级

• 电压采样   范围：0-100V    精度：0.2级

• 2个报警指示（故障报警、运行状态）

• 监测设备可连续存贮1个月历史数据

• 485总线隔离通信接口（以太网接口、光纤接口可选配）

• 电源：AC 220V±10% / 0.1A 或 DC 24V 1A

• 运行环境温度：-40℃~ +55℃

• 运行环境湿度：0~95% RH



高压电缆交叉互联及接地在线监测系统交叉互联监测装置ESS-XS1000

• 防护等级：IP65

• 材    质：304不锈钢

监测设备尺寸：400 x 500 x 300 mm

• 监测设备重量：9.5 Kg

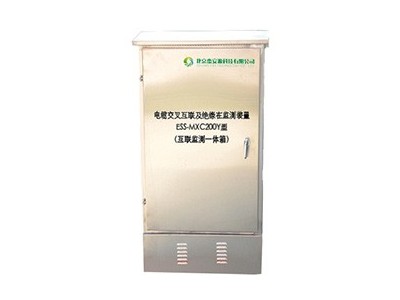

  互联监测一体装置ESS-MXC200Y

• 可代替现有电缆接地箱和交叉互联箱

• 防护等级：IP56

• 材    质：304不锈钢

• 监测设备尺寸：600 x 600 x 1200 mm

• 监测设备重量：32 Kg

高压电缆交叉互联及接地在线监测系统技术特点：

• 采用霍尔法检测电流信号

• 采用高速同步采样技术

• 安装简单，传感器只需安装在电缆接地交叉互联处，不对原有电缆做大改动

• 可以实现对电缆绝缘故障的分段定位

• 可区分电缆主绝缘故障和外护套故障

• 系统结构灵活，可单独检测交叉互联故障

• 通过信树科技ESS综合监测平台实现数据应用
