静态水力平衡阀

a.干管、立管、支管路上，分级设置主管平衡阀、立管平衡阀、支管平衡阀。

b.机房集水缸上的每支环路回水管上。

空调水系统安装手动平衡阀后，在系统调试时，将各个平衡阀开度固定，其局部阻力也被固定。若总流量不改变（定流量系统)。则该系统始终处于平衡状态。如果是变流量系统，在负荷变化不大的情况下，平衡阀仍能起到定的平衡作用，但当负荷变化较大时，单独使用手动平衡阀就不适合。此时，应与自动压差控制阀配合使用，其效果才好。

动态流量平衡阀。动态流量平衡阀也称自动流量平衡阀，是一种保持流量不变的定流量阀，变流量系统不应采用。其功能是：当系统的某些末端设备（如风机盘管、新风机组等）改变流量而导致管网压力发生改变时，使其他末端设备的流量保持不变，仍然与设计值相一致，一般安装位置如下：

a.水泵出口处，稳定泵的出口水流量在额定流量下运行；避免流量过大时使水泵电机过载烧毁。

b.并联泵的冷却水、冷冻水系统，如主机型号不同，宜安装自动流量平衡阀，以避免过流或欠流。

c.末端装置（如风机盘管、空气处理机等）的回水侧，但在支路和立管处不需要再安装自动流量平衡阀。

目前，市场上动态流量平衡阀有固定流量型和流量现场手动设定型两类。前者在出厂前已根据工程设计要求将工作流量一次设定完成，现场不能改变;后者在标定的流量范围内，可根据工程设计要求进行现场调试。

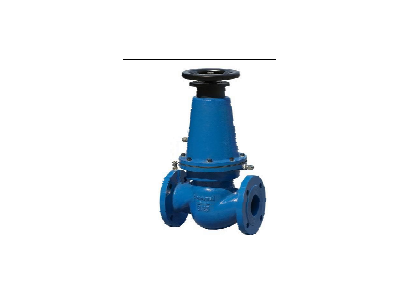

③、压差控制器。压差控制器又称动态压差控制阀。它具有一定的比例压差控制范围，可以在一定流量范围内，使所需控制回路的压差保持基本恒定，其应用方式如下：

a.用在立管回水管上，稳定立管环路供、回水管之间的压差。

b.用在分层分支管环路回水管上，稳定分支环路供、回水管之间的压差。

c.用在电动调节阀的两端时，稳定电动调节阀两端的压差，改善调节阀的调节性能，这是一种与电动调节阀相匹配的最佳水力平衡措施。但是，在空调水系统中设置平衡阀时，应注意以下细节问题。

d.平衡阀宜设置在直管段处，平衡阀前后的最小直管长度不应小于2~5倍管径。

e.如果平衡阀位于会产生强烈干扰的部件（如水泵或电动控制阀）的后面，则推荐在阀门前至少有10倍直径的直管长度。

.宜将平衡阀置于回水管上。

有关静态平衡阀阻力厂家给的估算数据-般为0.5～1m，压差控制器为1.5～2m。由此可见应避免串联使用，从水泵出口至最不利末端最佳最好只设一个静态平衡阀。
